产品简介
雨量传感器(变送器)适用于气象台（站）、水文站、农林、国防等有关部门，用来遥测液体降水量、降水强度、降水起止时间。本仪器严格按照SL61-2003水文自动测报系统规范、GB11831-89水文测报装置遥测雨量计、GB11832-89翻斗式雨量计国家标准要求组织生产、装配、检定。可用于以防洪、供水调度、电站水库水情管理等为目的水文自动测报系统、自动野外测报站。
技术参数
承水口径：Ф200 ± 0.6mm
测量范围：0-4mm/min（降水强度）
分辨率：0.2mm（6.28ml）
准确度：±4%（室内静态测试，雨强为2mm/min）
供电方式：□ DC 5V
□ DC 12V-24V
□ 其他
输出形式：□ 开关信号：干簧管通断
□ 电压0~2.5V
□ 电压0~5V
□ RS485
□ 其他
仪器线长：□ 标配：5米
□其他
工作温度：0～50℃
贮存温度：-40℃～80℃
产品重量：承水桶重1700 g ，总重3300 g
接线方法
（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

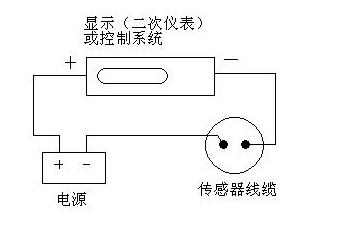

（2）若单独购买传感器，由于传感器输出一组开关信号，线缆接头无所谓正负。将传感器按图所示接入电路。
（3）若传感器为其他信号输出，常规传感器线线序及功能对应情况如下所示：
线颜色 | 输出信号 |
|
| 脉冲型 | 电流型 | 电压型 | 通讯型 |
红色 | 电源正 | 电源正 | 电源正 | 电源正 |
黑（绿）色 | 脉冲信号 | 电源地 | 电源地 | 电源地 |
黄色 |
| 电流信号 | 电压信号 | A |
蓝色 |
|
|
| B |

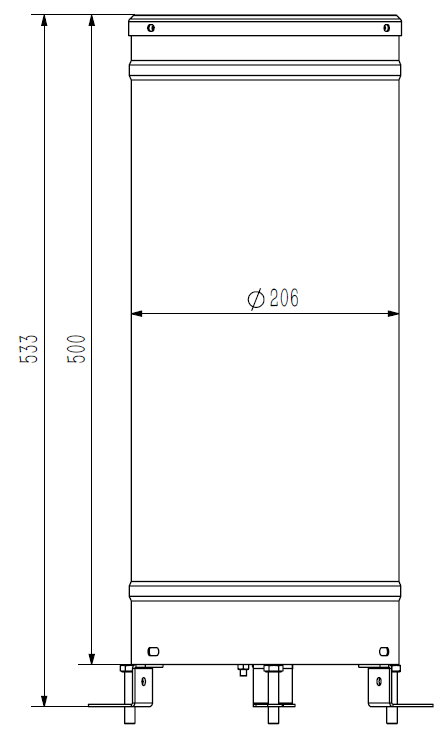

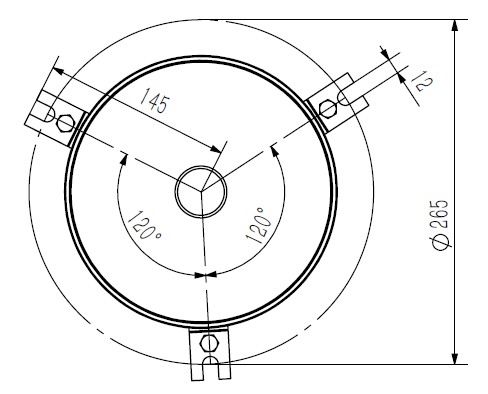

结构尺寸
安装说明
1、传感器的安装位置可按实际要求选择地面、自制大筒、铁柱法兰盘或房屋顶上；
2、调整底盘上的三个调平螺钉，使水准泡指示为水平（气泡停留在圆圈中心），再缓慢将三个M8 × 80的固定用膨胀螺钉拧紧；如水准泡改变，则需重新调整；
3、按照上图所示，进行传感器的组装固定；
4、固定完毕后，打开雨量桶，并剪掉漏斗上的尼龙扎带，将清水缓慢注入雨量传感器，并观察翻斗翻动过程，检查采集仪器上是否接收到数据。最后注入定量水(60-70mm)，若采集仪器显示的数据与注入水量相符合，说明仪器正常，否则须检修调节；
5、安装过程中请避免拆卸传感器。
注意事项
请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、传感器应定期检查，清除尘土、泥砂、树叶、昆虫，以免堵塞上筒（漏斗）水流通道，圆柱形过滤纲可卸下用清水冲洗；
5、翻斗内壁有脏物，可用水或酒精或洗涤剂水溶液冲洗，严禁用手指或其它物体擦拭，以免沾上油污或擦伤翻斗内壁；
6、冬季结冰期间，仪器应停止使用，可将其取回室内；
7、请保存好检定证书和合格证，维修时随同产品一同返回。
选型表
编号 | 供电方式 | 输出信号 | 说明 |
SZY |
|
| 雨量传感器（变送器） |
| 12V-24V |
|
|
|
| M | 开关信号输出 |
|
| V | 0-2.5V |
|
| V | 0-5V |
|
| W2 | RS485 |
|
| X | 其它 |
例如： YL-5V-M:雨量传感器。 5V供电，开关信号输出 |
